GC区域变换器安装向导

　　在安装日/美区域转换器前,先要保证你的GC运行完好。确定你把所有该拔掉的电源线都拔掉,而且在开始动工之前确保你自己不会触电。

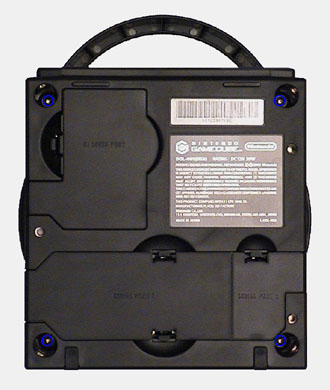

　　1。 将GC翻过来,用游戏齿(GAME BIT)把4个螺丝全部卸下。(本人推荐把GC安置在一个柔软的地方,这样一来GC的盖子就不会得到损伤了。)

　　2。小心翼翼得把GC翻正过来,然后把GC上部的机刻拿开。

　　3。松解后部镶板,把它放到一边。

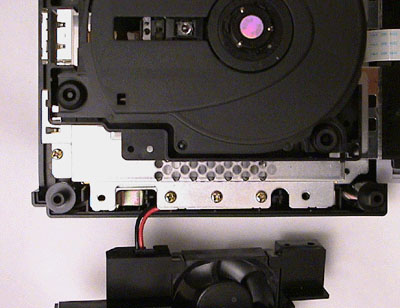

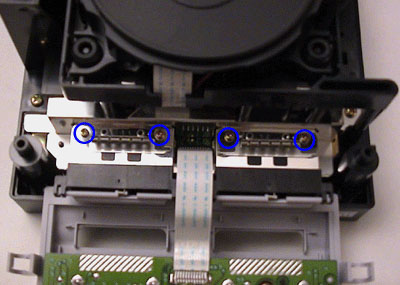

　　4。松解正面的镶板,要么把它朝前拉(不妨碍你)要么就把它整个卸下来。去掉图片2出现的4个螺丝和两个加固手丙槽/记忆卡槽的金属片卸掉。

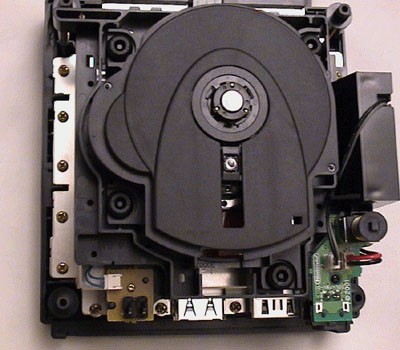

　　5。下一步,你需要去除14个固定光驱,连接在主板上的螺丝钉。做到这一点,卸下右边的5个螺丝,后边的3个和左边的2个。(正确的拿住电源板)

　　6。要卸掉最后的4颗螺丝,把电源板移到一边去,或着拔掉所有的连接线后把它取下来。

　　7。去掉光头,把这个配件向上拔。

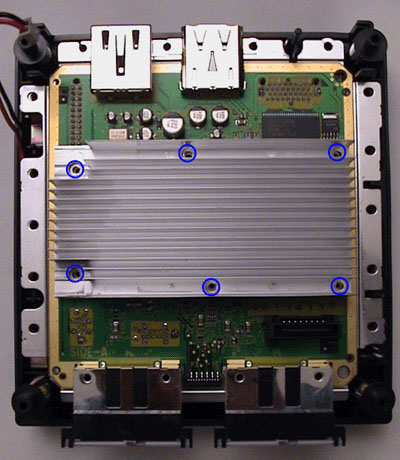

　　8。去掉图6中在一个铝合金散热片上的六个小螺丝后把主板和底座分开来。
　　注意: 确保你在卸螺丝时不要用力过度。 你不想让螺丝纹受损。

　　9。小心得将主板从底部机壳卸下(轻轻的将其拔出)。
　　千万不要抓住主板上的部件拔。

　　转换器的准备过程

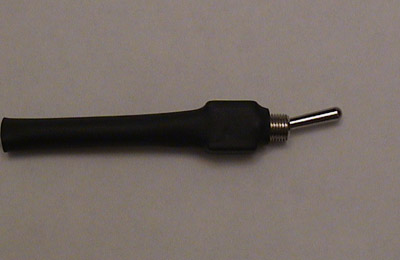

　　10。拨掉两根绝缘线两端的很短一部分绝缘体来连接转换器(如果你买的是SPDT转换器,确定其中一根线是焊在主杆上的)。把铅焊到转换器之后,用绝缘胶布或者用热量收缩管把连接处包上。

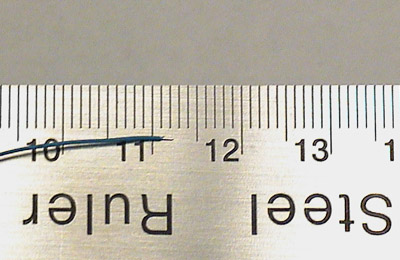

　　11。修剪过长的将要焊到主板上的电线,留一点点(如果你想使用电焊法)或让它比主板的厚度更短(如果你想使用"穿洞法")。这个步骤将会防止电线接触到低部的RF防护盖或者散热槽(如果是从主板底部安装的。)

　　安装部分:
　　点式安装法(日/美系统)
　　[日机焊接法]

　　[美机焊接法]

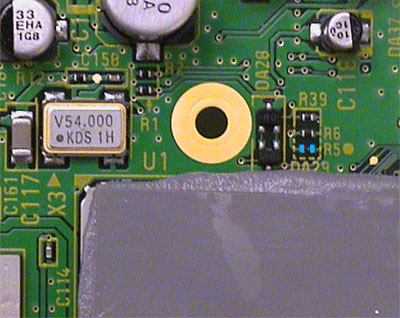

　　13。去掉铝合金制散热片,把电线焊到上图中所指的点上(按照你自己GC的类型)。贴上一小片绝缘胶布来防止它们在你重新组装GC时移位。

　　穿洞安装法(日/美系统)
　　[日机穿洞法]

　　[美机穿洞法]

　　13。把主板翻过来然后把电线从上图中指点的洞插过去。(按照你自己GC的类型)。贴上一小片绝缘胶布来防止它们在你重新组装GC时移位。

　　重装篇:
　　14。把主板放回原来的低部机壳上,保证主板坐落在原位上后再重新安装上原来的6颗螺丝。
　　注意:重装部件时,驱除螺纹上的任何塑料残渣。

　　15。用原来拆机时相反的步骤来重新安装主机。确保上螺丝时螺丝不是歪着的。(插入螺丝口后慢慢的用逆时针方向来拧,拧到一定程度就够了千万表拧过头。)

　　16。打开光盘盖将GC上半部分机壳安装到底座上。将GC翻过来,用游戏齿上回4个螺丝。

　　注意:

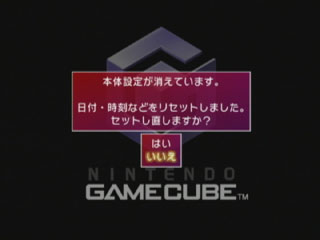

　　当你开机时,可能你会看见象这张图片一样的画面,如果你的开关是在"日"上而且你A。在安装区域转换器之前从来没有开机过或者B。从主板上驱除了那个连接着正面镶板的橡皮电线(带有一个锂电池)。这个画面是调整系统时种的提醒画面。选择"はい"进入时钟调整画面,选择"いいえ"正常开机。
